FU系列刮板输送机

概述

FU系列刮板输送机是输送粉状、粒状物料的连续输送机械产品，其使用性能优于螺旋输送机及其它埋刮板输送机，可以水平、倾斜布置。该设备结构简单、运行平稳可靠、输送距离长、密封性能好、磨损小、噪音低，是冶金、电力、化工、矿山、建材、粮食等行业的一种理想的新型输送设备。

结构特点及工作原理

FU系列刮板输送机由机头部件、中间槽体、机尾部件、刮板输送链、驱动裝置、安装枕粱组成。全闭机壳，设备运行时无物料外泄；输送链采用优质滚子链；单链布置形式，设备的进出料口及输送长度可根据工艺要求灵活设计布置。

物料经设备进料口均匀的进入槽体底部，由从机尾向机头方向作封闭连续运行的承载刮板输送链将物料从进料口处连续均匀的输送至出料口排出。实现多点进料、多点卸料。机尾设置丝杆调节装置来调节输送链的松紧度，保持其在运行中始终保持适度张紧状态，使设备处于稳定的运行状态。

主要技术参数

型号/项目	FU200	FU270	FU350	FU410	FU500	FU600
槽宽（mm）	200	270	350	410	500	600
输送能力（m³/h）	10-30	20-60	35-100	50-130	70-200	100-270
链速（m/min）	10-30	10-30	12-30	12-25	12-25	12-25
链条节距（mm）	152. 4	152. 4	152.4	200	200	200
输送距离（m）	8-50	8-50	8-50	8-50	10-40	10-40
输送斜度（° )	≤15
电机功率（KW)	2. 2-7. 5	3-15	4-22	4-30	5. 5-37	7.5-45
驱动装置安装型式	左、右装，背装式
传动型式	链传动
适用粒度（mm）	<5	<7	<9	<11	<13	<15
适用湿度（％）	≤5
适用温度（℃）	≤150

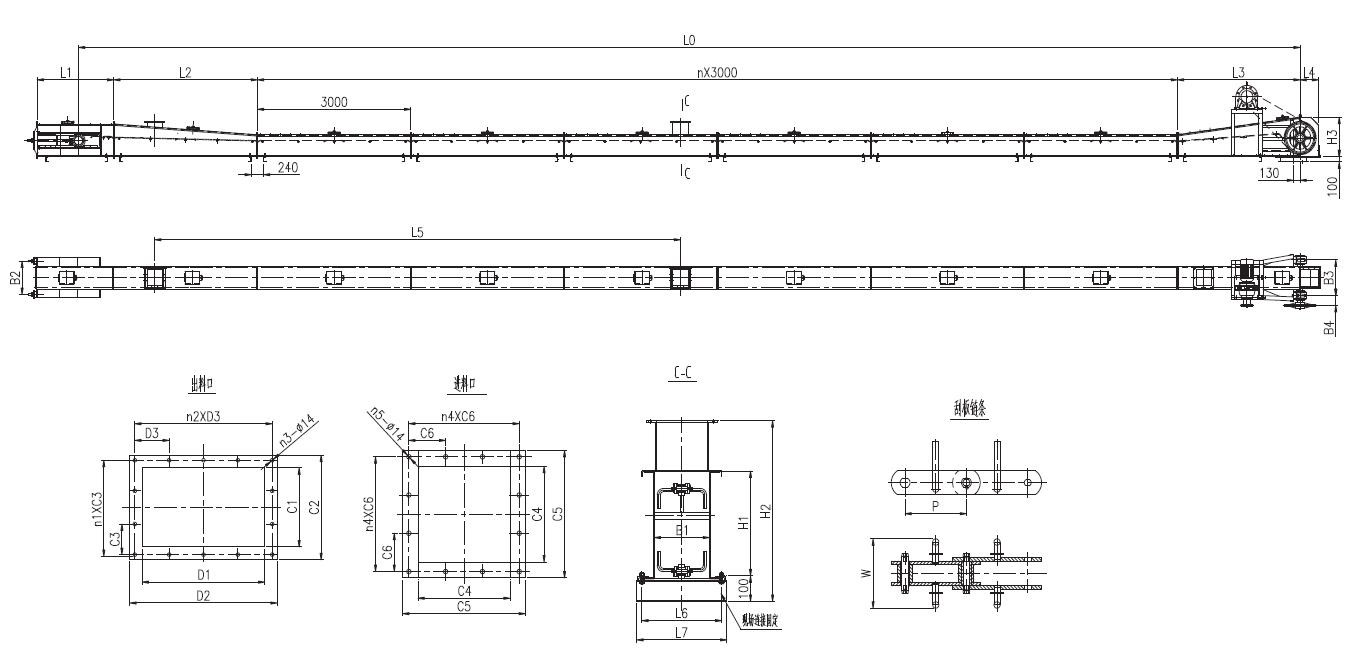

外形示意图

外形尺寸及连接尺寸

项目/型号		FU200	FU270	FU350	FU410	FU500	FU600
结构尺寸	L1	1220	1220	1500	1500	1500	1500
	L2	调整段长度根据实际要求
	L3	2400	2400	2400	2400	2400	2400
	L4	310	310	360	360	360	360
	L5	根据工艺要求设计确定
	H1	450	500	610	850	1000	1200
	H2	≥650	≥700	≥800	≥1000	≥1200	≥1400
	H3	600	740	740	930	1100	1350
	B1	200	270	350	410	500	600
	B2	480	550	670	720	810	910
	B3	520	590	710	760	870	970
	B4	150	150	185	185	185	185
	n	根据工艺要求设计确定
	P	152.4	152.4	200	200	200	200
	W	170	240	315	375	465	565
进料口	C4	200	270	350	410	500	600
	C5	300	370	450	510	600	700
	C6	125	160	135	155	137.5	162.5
	n4	2	2	3	3	4	4
	n5	8	8	12	12	16	16
出料 □	C1	200	250	310	400	430	450
	C2	300	350	410	500	530	550
	C3	130	100	120	150	160	125
	nl	2	3	3	3	3	4
	D1	400	400	500	500	500	500
	D2	500	500	600	600	600	600
	D3	115	115	140	140	140	140
	n2	4	4	4	4	4	4
	n3	12	12	14	14	14	14
安装尺寸	L6	330	400	480	540	530	630
安装尺寸	L7	380	440	520	580	670	730

设备的运行与维护

FU系列刮板输送机具有良好的机械性能，优良的工艺设计使产品可以长时间无故障运行，根据不同工况而进行的相关设计，使设备的性能更加完美，寿命更加延长，维护及维修的频次降至低极。
